一、5p30保護級是什么意思？

     電流互感器中的5P30表示保護級用繞組，P表示保護級，“P”后面的30是準確限值系數，所以5P30的意思就是電流互感器當一次電流達到額定電流的30倍時，此繞組的誤差不能超過±5%，這個繞組是用在線路的過渡保護用的。

這里我們說下準確限值系數的意義就是在保證誤差在±5%范圍內時，一次電流不能超過額定電流的倍數，如果此時一次電流比較大，就要選用5P20的，甚至還可能選用5P30的。

  我們常見的10P10保護級，指的就是其額定電流的10倍以內的時候，電感器的誤差在±10%以內。

二、什么時候選用電流互感器用5P30保護等級比較合適？

   將電流互感器的一次額定電流*30，出來的數值如果大于最大運行方式下的短路電流，互感器就能保證繞組的復合誤差≤±5%，互感器就可以起到保護作用。如果出來的數值小于短路電流，這時就達不到復合誤差≤±5%，達不到保護作用，容易出故障。

具體案例講解：

  比如說 最大的短路電流為2000A,我們使用的電流互感器電流比為 100/5A 保護等級為5P30,根據5p30的含義我們知道 一次額定電流100A*30倍等于3000A,  最大的短路電流為2000A小于3000A,可以保證繞組的負荷誤差≤±5%，5P30是可以選用的，故在全量程中，均能保證保護用電流互感器的精度。

現實生活中為了控制成本在案例中的這種情況一般選擇5P20就可以了。

不過應該注意的是準確級為5P的保護用電流互感器的誤差限值在額定頻率及額定負荷下其電流誤差相位差和復合誤差不應超過下列值：

 額定一次電流下的電流誤差不超過正負1%；

額定一次電流下的相位差不超過正負60分；

額定準確限值一次電流下的復合誤差不超過5%。

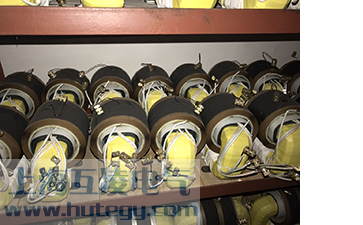

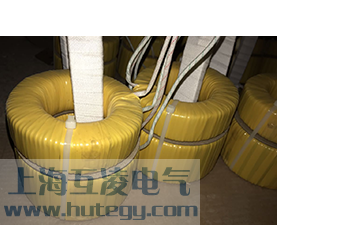

三、5P30保護級鐵心一次側銅排，線圈大小是什么標準？

 總結，更多關于關于5p30級互感器問題可以聯系我們請聯系5p30級廠家，5P30互感器廠家。
